reparatie voxan toerenteller

[vox88000]

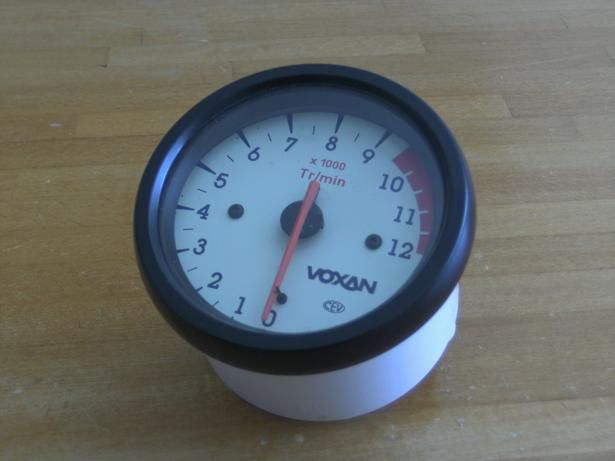

bij deze een reportage over hoe je de toerenteller van je voxan kan repareren.
probleem is.
wijzer naald gaat wat nerveus heen en weer.
wijzer naald slaat dood.
wijzer naald slaat door naar rode gebied.
of de wijzer plaat licht er in te rammelen.

[vox88000]

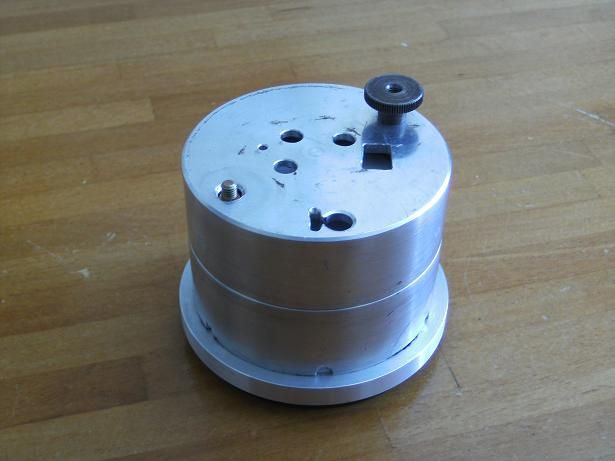

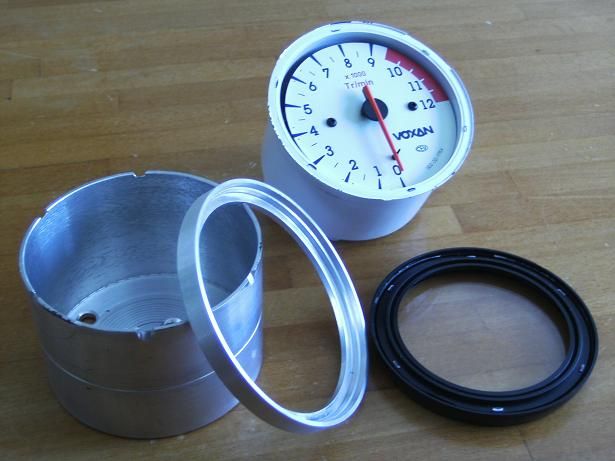

zelf gedraaide bus en pers ring om het glaasje er af te perzen.
het glaasje zit er met meerdere plastik puntlassen op.
zonder deze bus met ring is het niet te doen om het glaasje er mooi af te halen.

[vox88000]

nu ligt het glaasje er netjes af.
LET OP.de wijzer naald en wijzer plaat niet verwijderen.

[vox88000]

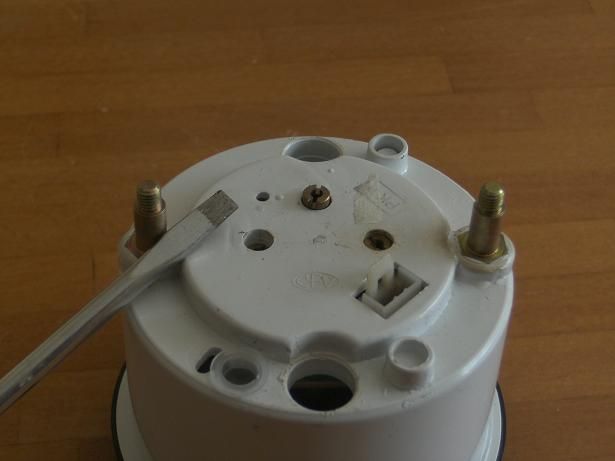

verwijder de 3 messing moeren met de schroevendraaier.

[vox88000]

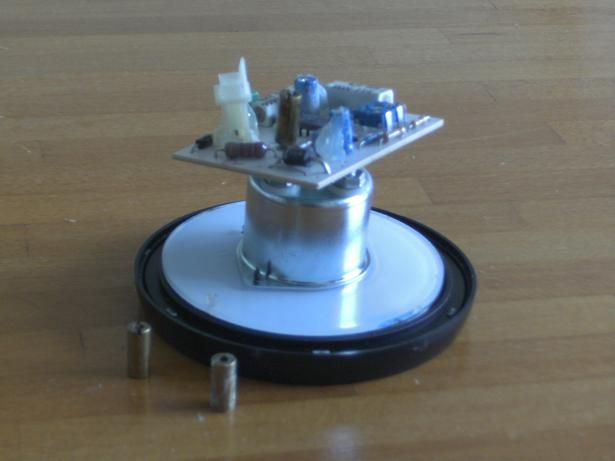

verwijder het binnen werk.
het doel van de 3 messing moeren is om de printplaat stevig tegen de spoel aan te drukken.

[vox88000]

zo als je op deze foto ziet zijn 2 van de 3 pootjes gebroken.
daar door komen dus 2 kontakt verbindingen los te liggen die de storing veroorzaakt.

[vox88000]

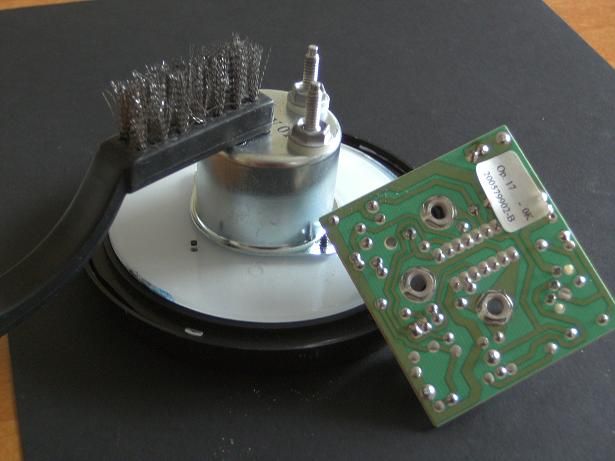

maak de 3 contakt verbindingen goed schoon.

[vox88000]

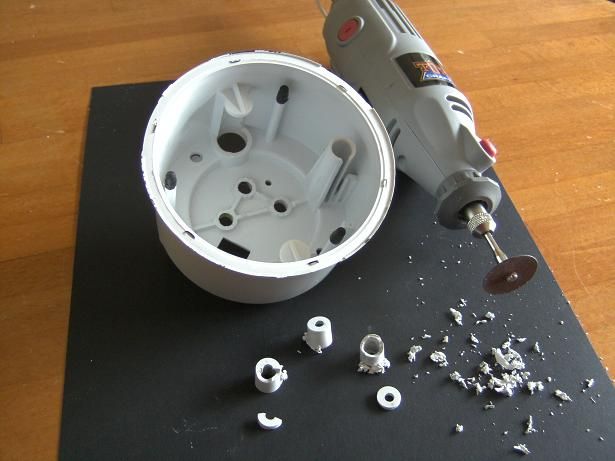

verwijder met een mini flex de 3 pootjes.

[vox88000]

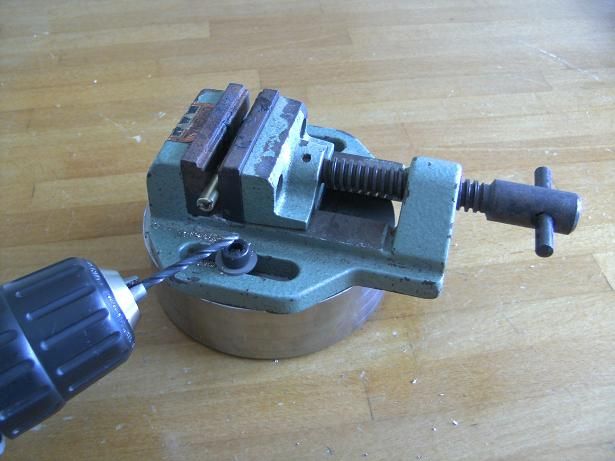

boor aan de kant van de schroefendraaier gleuf met boor 3.4 MM ongeveer 6MM diep.

[vox88000]

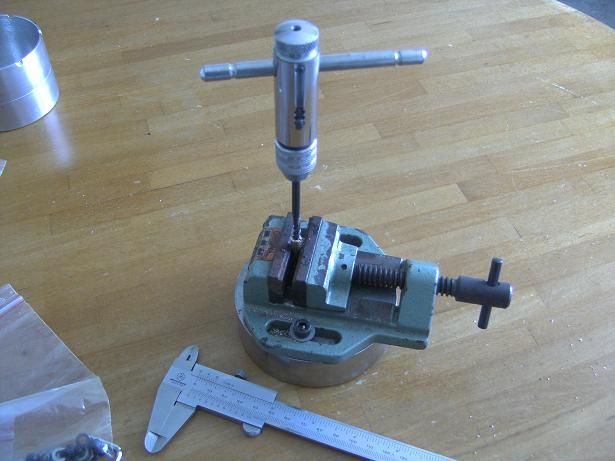

tap er nu draad in M4 minimaal 5MM diep.

[vox88000]

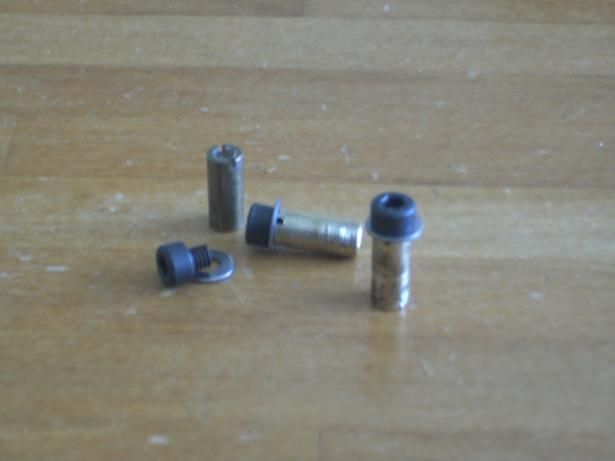

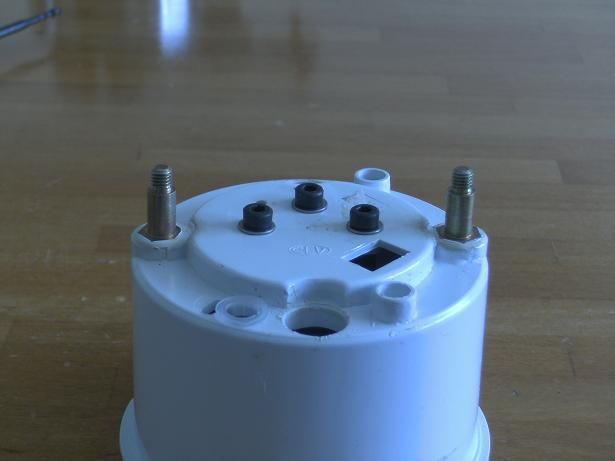

plaats nu een inbusboutje  M4 x4 lang. met ring minimaal rond 9MM.

[vox88000]

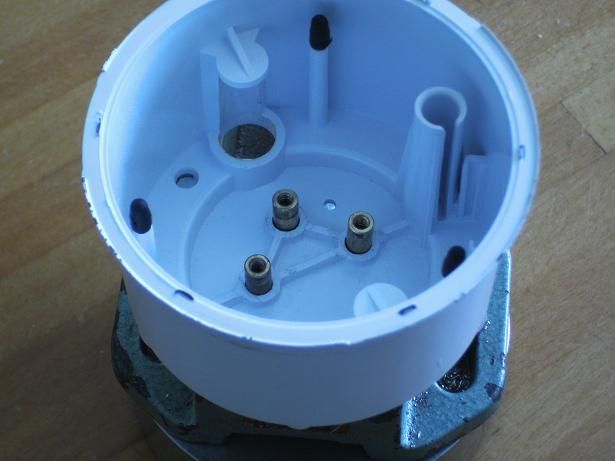

 nu komt het druk punt onder de 3 ringen te liggen en dus niet meer inwendig  zo als bij de 3 verwijderde plastik pootjes.

[vox88000]

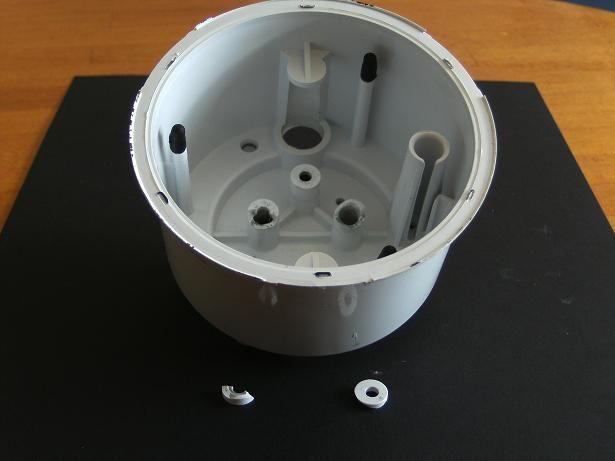

de pootjes zij nu weg  en daar voor in de plaats moeten nu 3 nieuwe tussen pootjes worden gemaakt.

[vox88000]

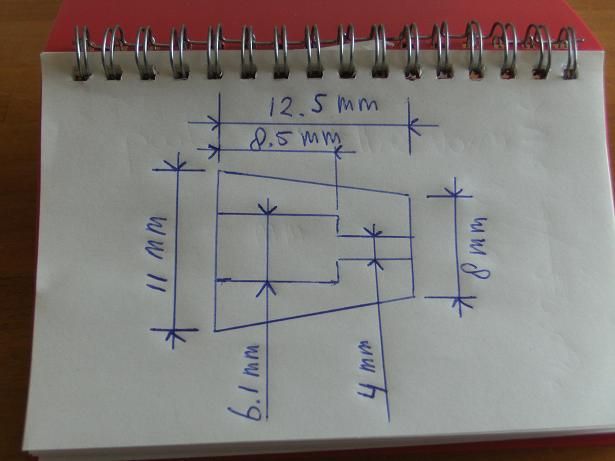

tekenig voor de nieuwe tussen pootjes.  [ busjes ]

[vox88000]

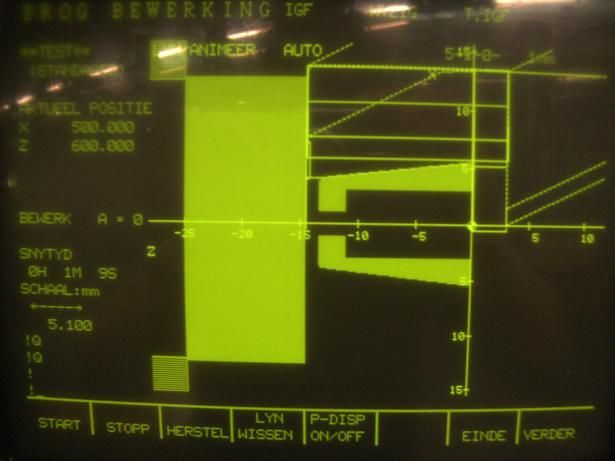

vanavond op het werk de tussen pootjes gemaakt.
